Hướng dẫn sử dụng Router trong Portal Cloud Gdata
Giới thiệu
Hướng dẫn sử dụng Router trong Portal Cloud Gdata giúp người dùng cấu hình kết nối giữa Network nội bộ và Internet trong hệ thống Cloud Server.
Router là thành phần quan trọng trong hạ tầng Cloud Gdata, cho phép máy chủ trong Private Network có thể truy cập Internet hoặc giao tiếp với các hệ thống mạng khác thông qua External Network.
Trong Portal Cloud Gdata, người dùng có thể tạo Router miễn phí, bật SNAT, gắn Subnet vào Router và kiểm tra trạng thái hoạt động trực tiếp trên giao diện quản trị.
Điều kiện trước khi thực hiện
Trước khi tạo Router trong Portal Cloud Gdata, người dùng cần chuẩn bị:
• Đã đăng nhập vào Portal Cloud Gdata
• Đã có Project hoạt động
• Đã tạo Network và Subnet trước đó
• Đã xác định External Network cần sử dụng
• Có kiến thức cơ bản về Gateway, SNAT và Routing
Nguyên nhân phổ biến
Router thường được sử dụng khi người dùng cần cho Cloud Server truy cập Internet hoặc muốn kết nối nhiều Network nội bộ với nhau.
Một số trường hợp phổ biến cần sử dụng Router gồm:
• Kết nối Cloud Server ra Internet
• Sử dụng Floating IP cho máy chủ
• Cho phép nhiều Subnet giao tiếp với nhau
• Triển khai hệ thống Web Server hoặc Application Server
• Cấu hình Gateway cho Network nội bộ
Hướng dẫn sử dụng Router trong Portal Cloud Gdata

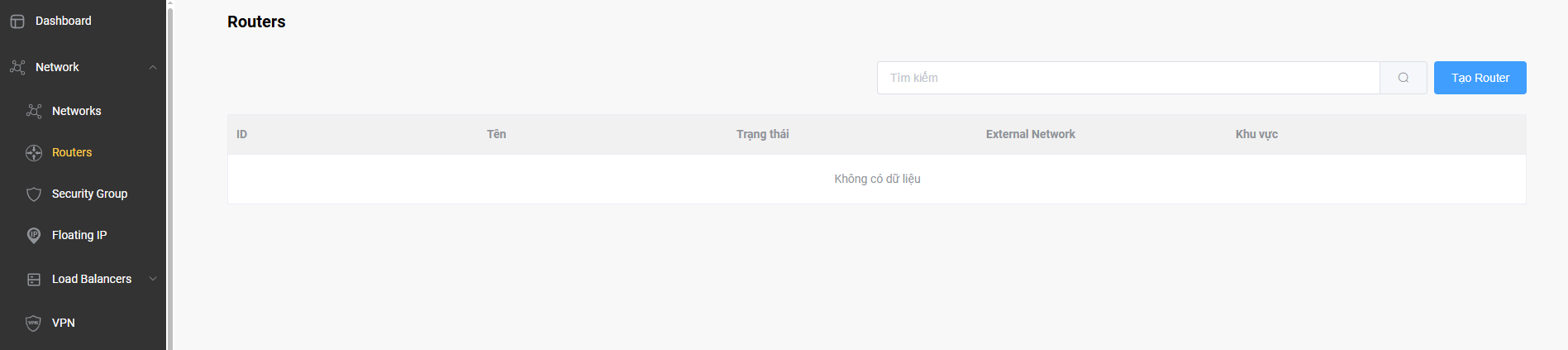

Bước 1: Truy cập chức năng Router
Tại giao diện Portal Cloud Gdata, chọn menu Router trong nhóm chức năng Network.
Hệ thống sẽ hiển thị danh sách Router đang tồn tại trong Project hiện tại.
Thực hiện:
Mở mục Routers từ menu quản trị bên trái để truy cập màn hình quản lý Router.
Nếu chưa có Router nào, hệ thống sẽ hiển thị trạng thái không có dữ liệu.
Kiểm tra:
• ID Router
• Tên Router
• Trạng thái
• External Network
• Khu vực triển khai
Lưu ý:
• Mỗi tài khoản hiện chỉ được tạo 1 Router
• Router trong Portal Cloud Gdata hiện được cung cấp miễn phí
• Cần kiểm tra đúng Project trước khi tạo Router

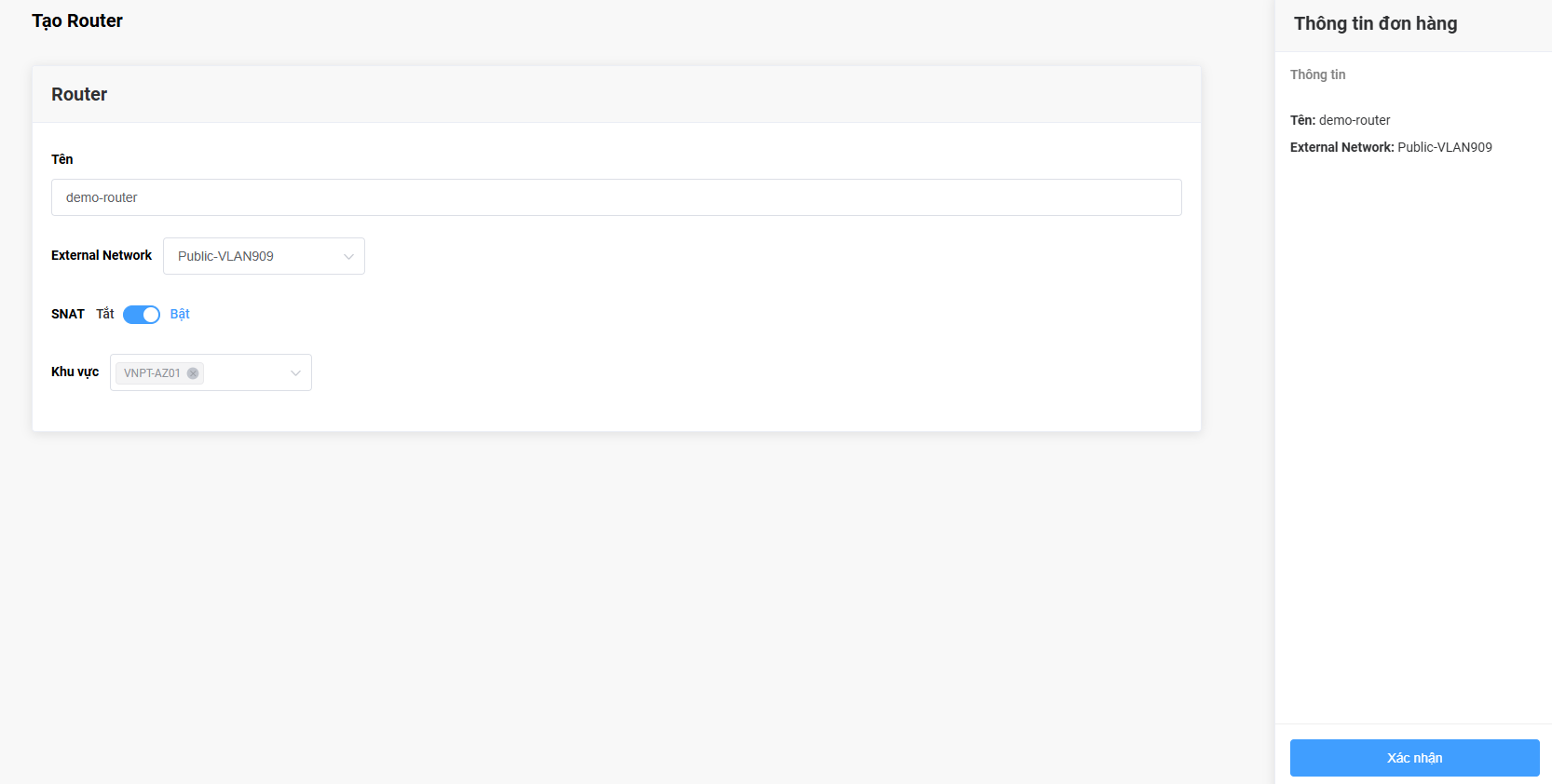

Bước 2: Tạo Router mới
Sau khi truy cập danh sách Router, nhấn nút Tạo Router để bắt đầu cấu hình Router mới.
Hệ thống sẽ hiển thị form cấu hình Router.
Thực hiện:
Nhập các thông tin cấu hình gồm:
• Tên Router
• External Network
• SNAT (Phải bật)
• Khu vực triển khai (Mặc định)
Ví dụ cấu hình:
• Tên: demo-router
• External Network: Public-VLAN909
• SNAT: Bật
• Khu vực: VNPT-AZ01
Sau khi hoàn tất cấu hình, nhấn nút Xác nhận để tạo Router.

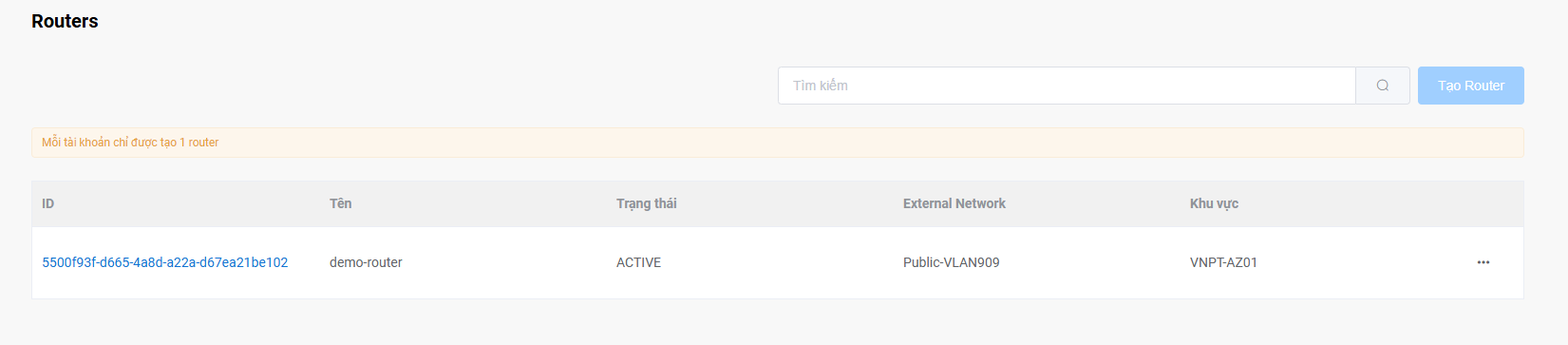

Kiểm tra:
• Router hiển thị trong danh sách Routers
• Trạng thái hiển thị ACTIVE
• External Network đã được gán đúng
• Router xuất hiện trong đúng Availability Zone
Lưu ý:
• Nên bật SNAT nếu muốn Cloud Server truy cập Internet
• Chỉ chọn đúng External Network được hệ thống hỗ trợ
• Không đổi Availability Zone nếu không thực sự cần thiết
Bước 3: Thanh toán và xác nhận đơn hàng Router
Sau khi tạo Router, hệ thống sẽ chuyển sang màn hình xác nhận đơn hàng.
Do Router hiện được cung cấp miễn phí nên tổng chi phí sẽ hiển thị bằng 0 đồng.
Thực hiện:
Chọn thời hạn sử dụng phù hợp rồi nhấn nút Thanh toán để xác nhận khởi tạo Router.
Hệ thống sẽ tiến hành tạo Router trong hạ tầng cloud.
Kiểm tra:
• Loại đơn hàng hiển thị là Router
• Chi phí hiển thị 0 đồng
• Trạng thái thanh toán thành công
• Router xuất hiện trong danh sách Routers
Lưu ý:
• Router miễn phí nhưng vẫn cần xác nhận đơn hàng
• Không đóng trình duyệt trong quá trình tạo Router
• Thời gian khởi tạo có thể mất 01 phút.

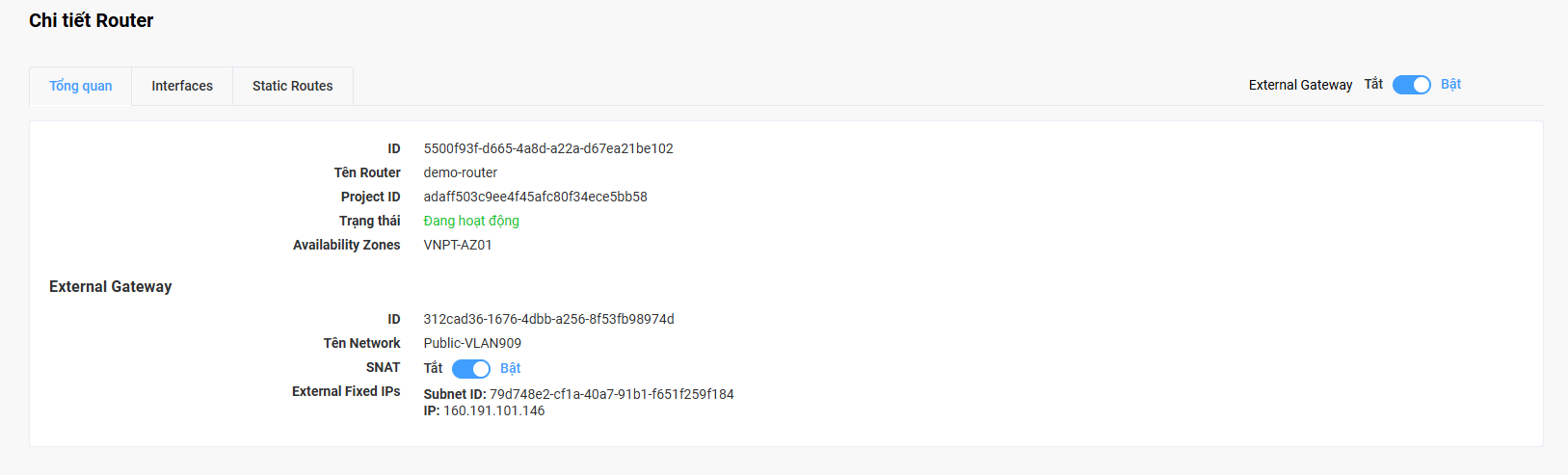

Bước 4: Kiểm tra thông tin Router sau khi tạo
Sau khi Router được tạo thành công, người dùng có thể truy cập phần Chi tiết Router để kiểm tra cấu hình.
Tại đây sẽ hiển thị thông tin Gateway và External IP của Router.
Thực hiện:
Nhấn vào Router cần kiểm tra để mở màn hình Chi tiết Router.
Hệ thống sẽ hiển thị thông tin tổng quan của Router.
Kiểm tra:
• ID Router
• Tên Router
• Trạng thái hoạt động
• Availability Zone
• External Gateway
• External Fixed IP
• Trạng thái SNAT
Kết quả:
Router hoạt động với trạng thái Đang hoạt động và đã được gán External Gateway để kết nối Internet.
Lưu ý:
• External Fixed IP là IP WAN của Router
• Nếu SNAT bị tắt, máy chủ nội bộ sẽ không truy cập Internet qua Router
• Chỉ thay đổi SNAT khi hiểu rõ cấu hình mạng
Bước 5: Gắn Subnet vào Router
Sau khi tạo Router, người dùng cần gắn Subnet nội bộ vào Router để máy chủ có thể sử dụng Gateway và truy cập Internet.
Đây là bước quan trọng để kết nối Network đã tạo ở hướng dẫn trước với Router.
Thực hiện:

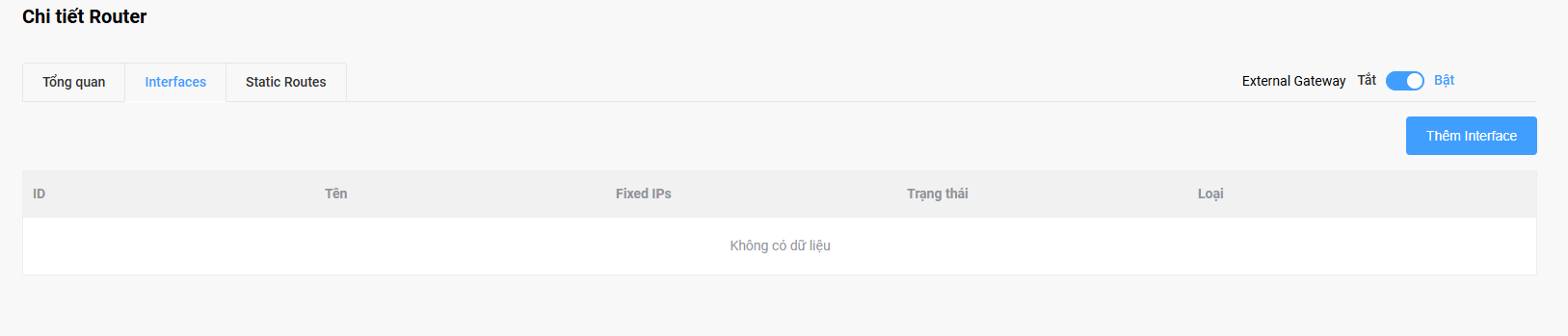

Trong màn hình Chi tiết Router, chọn tab Interfaces rồi nhấn nút Thêm Interface.

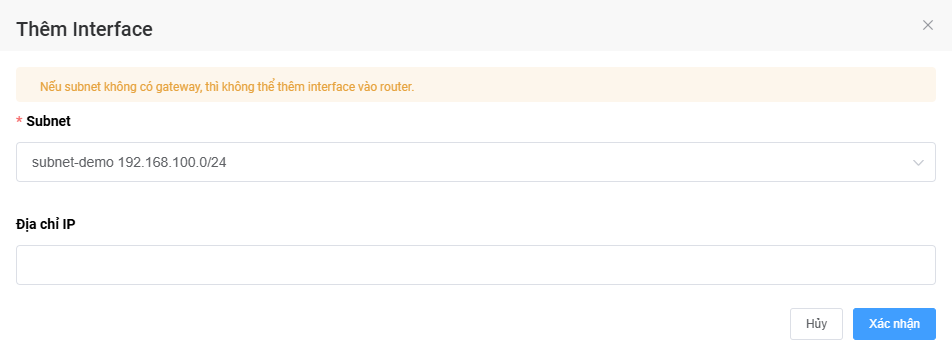

Tại cửa sổ thêm Interface:
• Chọn Subnet cần kết nối
• Có thể nhập IP Gateway thủ công nếu cần
Ví dụ:
• subnet-demo 192.168.100.0/24
Sau khi chọn Subnet, nhấn nút Xác nhận để hoàn tất kết nối.
Kiểm tra:
• Interface xuất hiện trong danh sách Interfaces
• Fixed IP hiển thị Gateway của Subnet
• Trạng thái hiển thị Đang sử dụng
• Loại hiển thị network:ha_router_replicated_interface
Lưu ý:
• Chỉ thêm được Interface nếu Subnet có Gateway
• Không dùng Gateway IP trùng với IP khác trong Network
• Một Router có thể gắn nhiều Subnet khác nhau
Bước 6: Kiểm tra Static Routes
Portal Cloud Gdata cho phép người dùng kiểm tra và cấu hình Static Routes cho Router nếu cần triển khai định tuyến nâng cao.
Thông thường người dùng phổ thông không cần cấu hình mục này.
Thực hiện:

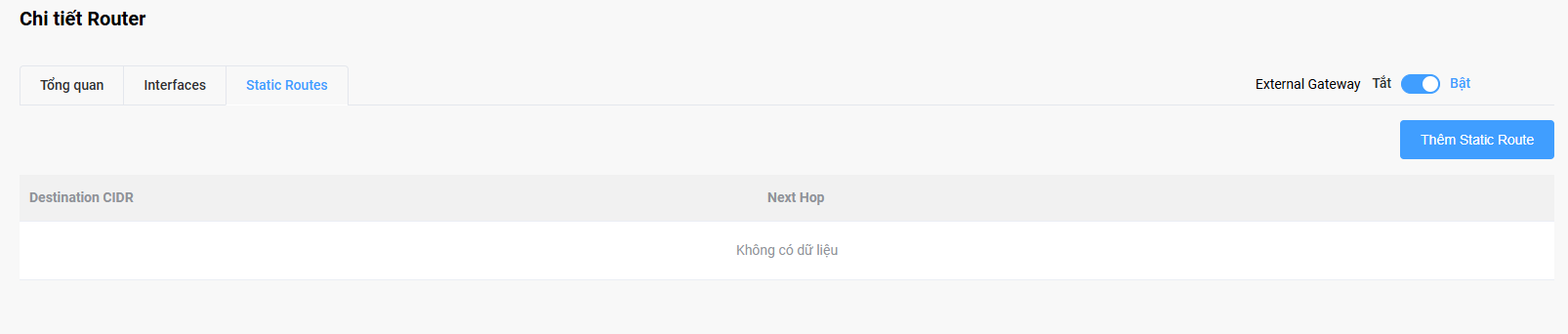

Trong Chi tiết Router, chọn tab Static Routes để xem danh sách route hiện có.

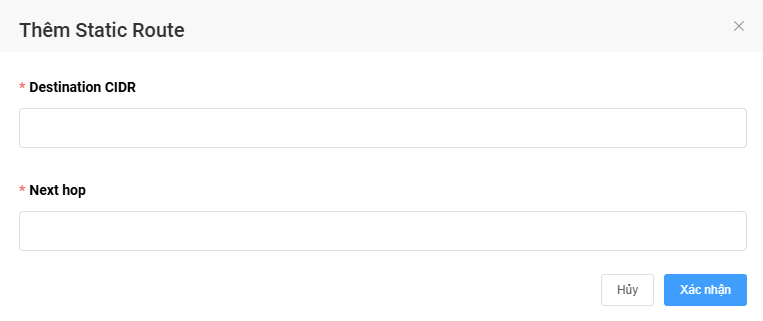

Nếu cần, có thể nhấn Thêm Static Route để khai báo route mới.
Kiểm tra:
• Destination CIDR
• Next Hop
Lưu ý:
• Chỉ cấu hình Static Routes khi hiểu rõ mô hình mạng
• Sai cấu hình route có thể làm mất kết nối hệ thống
• Không tạo route trùng với Network đang sử dụng
Kết quả sau khi thực hiện
Sau khi hoàn tất cấu hình Router, người dùng đã có thể kết nối Network nội bộ với Internet thông qua External Gateway.
Cloud Server trong Subnet có thể sử dụng Router làm Gateway mặc định để truy cập Internet hoặc sử dụng Floating IP nếu cần Public Access.
Kết quả:
• Router hiển thị trạng thái ACTIVE
• SNAT hoạt động bình thường
• Network nội bộ đã được gắn vào Router
• Subnet có Gateway kết nối Internet
• Interfaces hiển thị trạng thái Đang sử dụng
• External Gateway đã được cấu hình thành công
Các lỗi thường gặp
Lỗi: Không tạo được Router
Nguyên nhân:
• Tài khoản đã có Router trước đó
• Chưa chọn External Network
• Chọn sai Availability Zone
Cách xử lý:
• Kiểm tra danh sách Router hiện có
• Chọn đúng External Network
• Tạo Router trong đúng khu vực hỗ trợ
Lỗi: Không thêm được Interface vào Router
Nguyên nhân:
• Subnet chưa có Gateway
• Subnet không tồn tại
• Router và Subnet khác Availability Zone
Cách xử lý:
• Kiểm tra cấu hình Gateway của Subnet
• Xác nhận lại Subnet đang sử dụng
• Đảm bảo Router và Network cùng khu vực
Lỗi: Máy chủ không truy cập được Internet
Nguyên nhân:
• SNAT đang tắt
• Router chưa gắn Interface
• Máy chủ chưa nhận đúng Gateway
Cách xử lý:
• Bật lại SNAT trong Router
• Kiểm tra tab Interfaces
• Kiểm tra IP Gateway của máy chủ
Lỗi: Floating IP không hoạt động
Nguyên nhân:
• Router chưa kết nối External Gateway
• Chưa gắn Floating IP vào Port máy chủ
• Security Group đang chặn kết nối
Cách xử lý:
• Kiểm tra External Gateway của Router
• Kiểm tra cấu hình Floating IP
• Mở đúng Port trong Security Group
Khuyến nghị và lưu ý bảo mật:
• Chỉ bật SNAT khi cần truy cập Internet
• Không gắn nhiều Network không liên quan vào cùng Router
• Thường xuyên kiểm tra Interfaces và Gateway
• Chỉ cấu hình Static Routes khi thật sự cần thiết
• Kiểm tra Security Group sau khi kết nối Router
• Không công khai toàn bộ hệ thống nội bộ ra Internet
• Sử dụng Floating IP thay vì Public IP trực tiếp cho từng máy chủ
• Theo dõi trạng thái Router định kỳ để đảm bảo hệ thống hoạt động ổn định
